在舵机驱动丝杠实现微米级精密直线定位的工业场景中，传统半闭环方案依赖舵机内置编码器做位置反馈，无法规避丝杠回程间隙、传动打滑、负载形变带来的末端定位误差，而基于CYD698的LVDT位移采集系统给出了一套从LVDT励磁驱动、信号解调、数据传输的完整标准化链路，直接将LVDT位移传感器刚性耦合在丝杠末端滑台上，用真实物理位移作为全闭环反馈源，从硬件底层解决舵机-丝杠控制的精度校准难题。

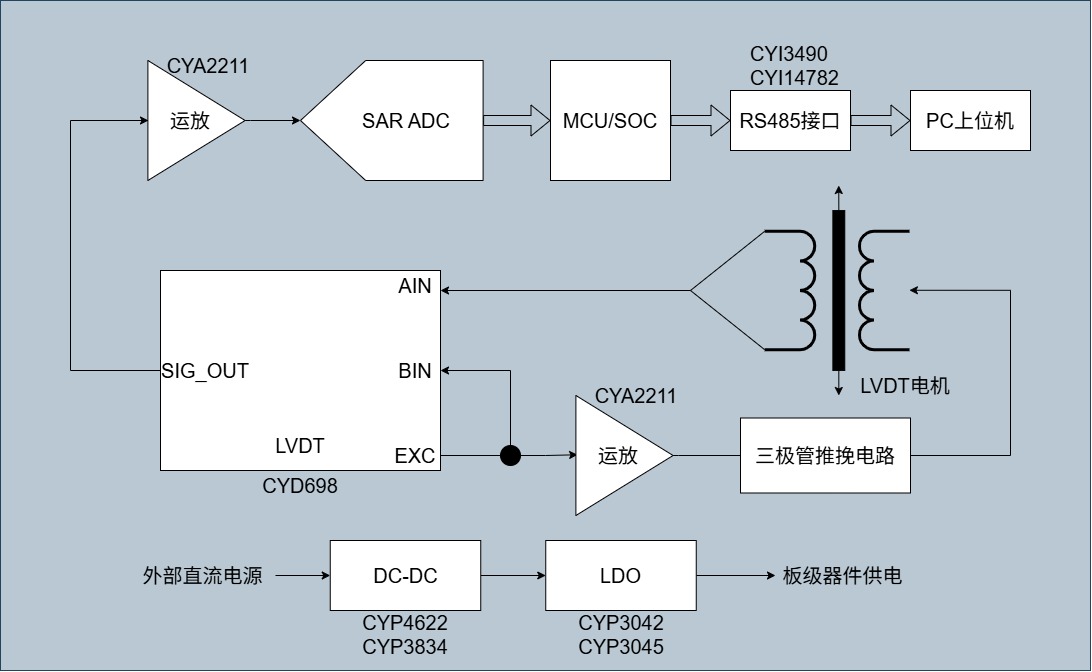

系统整体架构
核心模块工作原理与器件选型
1. LVDT激励驱动
LVDT的原边绕组需要稳定的正弦励磁信号才能输出线性度优异的差动位移信号，本系统摒弃传统的分立正弦发生电路，直接由CYD698芯片的EXC端口输出标准励磁信号，该信号经过CYA2211信号调理电路完成阻抗匹配、幅值校准后，送入三极管推挽功率放大电路，提升信号的带载能力，足以驱动不同功率规格的LVDT电机原边绕组。同时系统设计了激励回传链路，将输出的励磁同步信号接入CYD698的BIN端口与最终AIN输入的信号进行内部比较。
2. CYD698核心信号处理器件
CYD698是专为LVDT传感场景定制的一体化信号处理芯片，是整套系统的核心器件：
- AIN端口直接接入LVDT副边输出的差动感应信号，内置的高增益仪用放大、相敏解调、滤波单元可直接将微弱的交流位移信号转换为与位移量严格对应的线性直流信号，无需额外搭建复杂的解调电路；
- SIG_OUT端口输出经过预处理的模拟位移信号，具备低输出阻抗特性，可直接对接后级ADC的输入端口；
- 搭配前文提到的EXC励磁输出、BIN激励回传端口，CYD698实现了“激励发生-信号解调-状态监测”的高度集成，相比传统分立方案，可将电路PCB面积缩减60%以上，同时减少了信号链路的干扰节点。
3. 高精度模数转换与主控器件
CYD698输出的模拟位移信号送入由CYA2211搭建的第二路信号调理电路，完成信号的量程匹配、共模干扰抑制，将模拟信号调整至适配SAR ADC的最优输入范围。
SAR ADC将模拟位移量转换为高精度数字量后送入MCU/SOC主控单元，主控端可完成多点线性校准、温度漂移补偿、数字滤波等算法处理，进一步消除传感器本身的非线性误差与环境干扰带来的测量偏差，输出精度可达0.1%FS以内的可靠位移数据。
4. 数据传输链路
MCU/SOC完成位移数据的线性校准、温度补偿运算后，将处理后的位移数据通过CYI3490或CYI14783等RS485接口电路，传输至PC上位机，同时也可反向接收上位机下发的控制指令。
方案核心优势与落地场景
该基于CYD698的LVDT位移采集系统系统，完全适配舵机-丝杠精密定位的控制需求：LVDT的铁芯直接和丝杠末端的运动滑台刚性固定，舵机转动带动丝杠做直线进给时，LVDT会实时输出滑台的真实物理位移，MCU将采集到的实时位移值和目标定位值做差值运算，动态调整输出给舵机的PWM控制量，哪怕丝杠存在微米级回程间隙、或者负载波动导致舵机出现微小丢步，LVDT的反馈信号都能第一时间捕捉到偏差，让主控快速修正舵机输出，把定位误差控制在微米级别。
这套完全标准化的硬件链路，为舵机-丝杠精密定位场景提供了开箱可用的硬件参考，不需要开发者自行搭建复杂的LVDT分立解调电路，仅需在MCU中适配对应的PID闭环控制逻辑，就能快速搭建出一套高可靠性的全闭环精密运动平台，目前已经在无人机舵机、精密机床位移控制、机器人控制、医疗器械微量进给等舵机-丝杠应用场景中批量落地，用极简的硬件结构实现了远高于传统半闭环方案的定位精度。
