工业设备选型经验分享 | 实测已量产的CYI3490A:MAX3490的国产化工业替代方案

工业标准封装,可直接替换老项目中的芯片

CYI3490AS8I 采用工业上通用的SOP8封装,引脚定义、电气布局与MAX3490完全一致,引脚功能(如VCC、RO、DI、GND、A、B、Z、Y等)也一一对应。由于MAX3490本身即为SOP8封装,老工控板无需改版,可直接更换,便于批量生产。全系列支持工业标准工作温度范围:-40℃ ~ +85℃,满足国内工控产品常见的环境要求。


工业级通信性能,适应工厂复杂总线环境

  • 传输速度

标称工业额定速率12Mbps,极限测试可达15Mbps。驱动器采用差分输出,典型延迟22ns,时序余量充足。工业PLC之间、PLC与远程I/O之间的总线通信通常要求速率不低于1Mbps,该芯片完全满足PLC、伺服驱动器等高精度、高速度自动化场景的需求,其差分传输方式也具备更强的抗干扰能力,保障通信稳定。

  • 总线负载能力

输入阻抗为96kΩ(1/8标准负载),单条总线最多可挂载128个工业现场节点,符合RS-485增强型总线的扩展标准。搭配工业双绞线和120Ω终端电阻(用于防止信号反射,保证通信稳定),在低速模式下稳定传输距离可达1219米,超过RS-485总线的理论最大传输距离,适合厂区大范围布线。

  • 工业可靠性

经过1000小时高低温交变老化测试,通信误码率低于10-6,能够应对车间温差波动、户外露天安装等严苛工业场景。

  • 供电设计

支持3.0V ~ 3.6V单电源供电,无需外接电荷泵,硬件上兼容5V工业主控电平,无需修改原有工控电源电路。


工业级防护设计,应对现场静电、短路、浪涌等问题

工业现场常存在电机启停浪涌、热插拔、静电等故障隐患。该芯片总线端口满足IEC 61000-4-2工业四级ESD规范,具体规格为:HBM ±15kV、IEC气隙放电 ±15kV、IEC接触放电 ±8kV。得益于如此高的防护能力,许多工控方案可省去外接TVS保护器件,简化物料清单。

芯片内部集成了三重保护机制:

  • ±250mA 过流防护
  • 输出限流 + 过热自动关断
  • 接收器故障安全输出

当总线接错或发生短路时,能够自动保护后端主控芯片,有效降低工业设备现场故障率。


四、核心工业参数对照表

参数CYI3490A(上海宸屿)MAX3490(maxim integrated)技术意义
传输速率12 Mbps10Mbps速率更高,响应更迅捷
ESD保护±15kV(HBM)±8kV(接触放电)±15kV(气隙放电)未标注防护更全面
供电电压3.3V3.3V完全兼容,无需调整电源设计
最大偏斜8ns8ns性能持平
接收器共模输入电压-7V~+12V-7V~+12V完全兼容,总线适用范围一致
工作温度等级工业级军温级工业级可选更宽温度范围
封装形式SOP8SOP14SO-8SO-14引脚兼容,替换便捷


主要工业应用方向

自动化产线工控:PLC、伺服驱动器、变频器配套总线,抵抗大功率设备启停带来的电磁干扰。

电力测控设备:工业智能电表、油气井场野外采集终端,低功耗适合无人值守场景。

工业楼宇测控:环境监测、消防控制总线,高ESD防护应对户外雷雨静电环境。

工业通信硬件:串口服务器、现场数据采集网关,长距离传输满足工业布线标准。


选型总结

引脚与国外老型号完全兼容,替换时无需改版,省事且风险低。

芯片内部集成高压保护,具备总线过压防护、过热自动关断、抗高压冲击能力。外围电路可大幅简化,防护等级可达IP40,适合粉尘多、干扰强的恶劣工业环境。

休眠功耗极低,与某些工业级MCU、罗姆模拟前端芯片、NB模块PSM模式下的平均休眠电流相比,在无源供电的工业设备上优势明显。

使用国产工业级物料,便于建立备选物料库,优化供应链。

CYI3490A引脚配置和典型工作电路

工业设备选型经验分享 | 实测已量产的CYI3490A:MAX3490的国产化工业替代方案

工业标准封装,可直接替换老项目中的芯片

CYI3490AS8I 采用工业上通用的SOP8封装,引脚定义、电气布局与MAX3490完全一致,引脚功能(如VCC、RO、DI、GND、A、B、Z、Y等)也一一对应。由于MAX3490本身即为SOP8封装,老工控板无需改版,可直接更换,便于批量生产。全系列支持工业标准工作温度范围:-40℃ ~ +85℃,满足国内工控产品常见的环境要求。


工业级通信性能,适应工厂复杂总线环境

  • 传输速度

标称工业额定速率12Mbps,极限测试可达15Mbps。驱动器采用差分输出,典型延迟22ns,时序余量充足。工业PLC之间、PLC与远程I/O之间的总线通信通常要求速率不低于1Mbps,该芯片完全满足PLC、伺服驱动器等高精度、高速度自动化场景的需求,其差分传输方式也具备更强的抗干扰能力,保障通信稳定。

  • 总线负载能力

输入阻抗为96kΩ(1/8标准负载),单条总线最多可挂载128个工业现场节点,符合RS-485增强型总线的扩展标准。搭配工业双绞线和120Ω终端电阻(用于防止信号反射,保证通信稳定),在低速模式下稳定传输距离可达1219米,超过RS-485总线的理论最大传输距离,适合厂区大范围布线。

  • 工业可靠性

经过1000小时高低温交变老化测试,通信误码率低于10-6,能够应对车间温差波动、户外露天安装等严苛工业场景。

  • 供电设计

支持3.0V ~ 3.6V单电源供电,无需外接电荷泵,硬件上兼容5V工业主控电平,无需修改原有工控电源电路。


工业级防护设计,应对现场静电、短路、浪涌等问题

工业现场常存在电机启停浪涌、热插拔、静电等故障隐患。该芯片总线端口满足IEC 61000-4-2工业四级ESD规范,具体规格为:HBM ±15kV、IEC气隙放电 ±15kV、IEC接触放电 ±8kV。得益于如此高的防护能力,许多工控方案可省去外接TVS保护器件,简化物料清单。

芯片内部集成了三重保护机制:

  • ±250mA 过流防护
  • 输出限流 + 过热自动关断
  • 接收器故障安全输出

当总线接错或发生短路时,能够自动保护后端主控芯片,有效降低工业设备现场故障率。


四、核心工业参数对照表

参数CYI3490A(上海宸屿)MAX3490(maxim integrated)技术意义
传输速率12 Mbps10Mbps速率更高,响应更迅捷
ESD保护±15kV(HBM)±8kV(接触放电)±15kV(气隙放电)未标注防护更全面
供电电压3.3V3.3V完全兼容,无需调整电源设计
最大偏斜8ns8ns性能持平
接收器共模输入电压-7V~+12V-7V~+12V完全兼容,总线适用范围一致
工作温度等级工业级军温级工业级可选更宽温度范围
封装形式SOP8SOP14SO-8SO-14引脚兼容,替换便捷


主要工业应用方向

自动化产线工控:PLC、伺服驱动器、变频器配套总线,抵抗大功率设备启停带来的电磁干扰。

电力测控设备:工业智能电表、油气井场野外采集终端,低功耗适合无人值守场景。

工业楼宇测控:环境监测、消防控制总线,高ESD防护应对户外雷雨静电环境。

工业通信硬件:串口服务器、现场数据采集网关,长距离传输满足工业布线标准。


选型总结

引脚与国外老型号完全兼容,替换时无需改版,省事且风险低。

芯片内部集成高压保护,具备总线过压防护、过热自动关断、抗高压冲击能力。外围电路可大幅简化,防护等级可达IP40,适合粉尘多、干扰强的恶劣工业环境。

休眠功耗极低,与某些工业级MCU、罗姆模拟前端芯片、NB模块PSM模式下的平均休眠电流相比,在无源供电的工业设备上优势明显。

使用国产工业级物料,便于建立备选物料库,优化供应链。

CYI3490A引脚配置和典型工作电路

CYD9689B国产替代AD9689:14位2.6GSPS双通道ADC,性价比最高的替代产品

ADI的AD9689在14位2.6GSPS双通道ADC领域长期具有标志性地位。但近年进口芯片的供货周期与价格波动,使不少项目在选型和备货阶段面临压力。上海宸屿电子科技新推出的CYD9689B,可直接Pin-to-Pin替代AD9689,采用完全相同的196引脚BGA封装(12mm×12mm,球距0.8mm),引脚定义、寄存器映射高度兼容。这颗国产芯片是当前市场上价格最低的AD9689替代方案——这意味着原本仅限于高端项目的2.6GSPS采样率ADC,如今具备在更广泛产品线中规模部署的成本基础。目前CYI9689已经上架各大平台。

与竞品的参数对比

  • 分辨率:CYD9689B为14 bit,AD9689为14 bit,核心指标持平。
  • 采样率:两者均为2.0 / 2.6 GSPS,核心指标持平。
  • 通道数:两者均为2通道,核心指标持平。
  • 模拟输入带宽(-3dB):CYD9689B为6 GHz,AD9689为9 GHz,较竞品略有收窄,在绝大多数商用和工业场景下不构成限制。
  • JESD204B接口:均支持子类1,最高16 Gbps,完全一致。
  • 总功耗(2.6GSPS):CYD9689B典型值为3.11 W(双通道总功耗),AD9689约为1.55 W/通道,总功耗高出约一倍,但成本优势可覆盖电源方案的重新设计。
  • 封装:两者均为196-BGA,12×12mm,Pin-to-Pin完全兼容。
  • 寄存器映射:CYD9689B与AD9689基本一致,软件复用度高,显著缩短开发验证周期。
  • 价格:CYD9689B是目前售价最低的国产替代AD9689产品,构成核心竞争优势。

典型应用场景

相控阵雷达与电子战系统:多通道相控阵系统要求通道间同步与确定性延迟高度一致。CYD9689B通过SYSREF±和SYNCINB±引脚实现多器件同步,支持确定性延迟机制,契合相控阵雷达和电子战装备的同步采集需求。

多频段数字接收机:片内集成四个数字下变频器(DDC),每个DDC配备48位NCO,配合可编程抽取滤波器,单颗芯片即可覆盖不同频段和信号带宽的接收需求,有效简化接收机前端设计。

无线通信基站:5G毫米波和Massive MIMO系统对采样率与通道密度要求较高。CYD9689B的2.6GSPS采样率结合JESD204B高速串行接口(最高16 Gbps),为基站收发台(BTS)和远端射频单元(RRU)提供高性价比的数据采集方案。

高速测试测量仪器:6GHz模拟输入带宽配合-152dBFS/Hz的噪声密度,使频谱分析仪、信号分析仪及宽带示波器等仪器设计获得更具成本效益的ADC选型方案。

国产替代,不只是价格优势

CYD9689B的核心价值可归纳为三点:Pin-to-Pin兼容,硬件设计零改动;寄存器映射基本一致,软件代码高度复用;价格不及竞品一半,整机成本显著降低。对于正在使用AD9689或计划选用该性能等级ADC的项目,CYD9689B提供了一条低风险的替代路径——硬件无需调整、软件快速迁移、成本直接下降。欢迎通过芯片助手官网(mall.ichelps.com)或“芯片助手”小程序查询实时库存;如需技术支持和免费样品,可访问上海宸屿官网(www.chiphelps.com)。


CYD9689B介绍:一款兼容AD9689的14位2.6GSPS双通道ADC

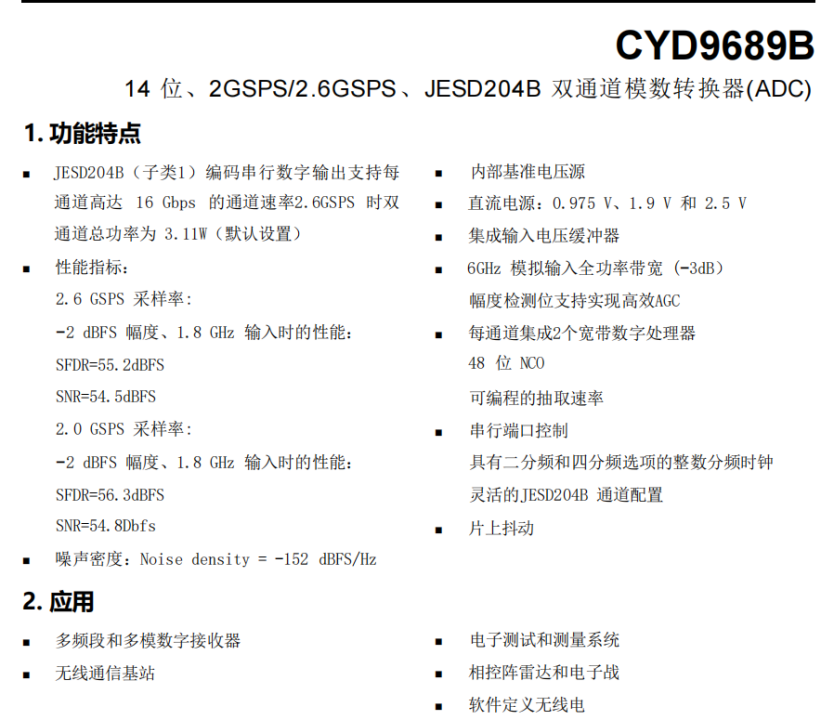

CYD9689B是一款双通道、14位、2.6GSPS模数转换器(ADC),采用JESD204B子类1串行输出接口,最高支持每通道16Gbps。该器件内部集成输入缓冲器、四个数字下变频器(DDC),支持可编程抽取、48位NCO以及片上抖动等功能。其引脚定义、封装尺寸、寄存器映射与ADI公司的AD9689高度兼容,可作为后者的直接替换方案用于多频段接收、相控阵雷达、无线通信基站等应用场景。



主要性能指标与兼容性说明

下表列出了CYD9689B的关键参数。与AD9689在核心指标上保持一致,部分动态性能存在差异,但整体功能与接口完全兼容。

参数CYD9689B
分辨率14 bit
采样率2.0 / 2.6 GSPS
通道数2
模拟输入带宽 (-3dB)6 GHz
JESD204B子类1,最高16 Gbps
SFDR @ 1.8GHz, -2dBFS55.2 dBFS(2.6GSPS)
SNR @ 1.8GHz, -2dBFS54.5 dBFS(2.6GSPS)
噪声密度-152 dBFS/Hz
孔径抖动72 fs rms
总功耗(2.6GSPS)3.11 W(典型值)
电源电压0.975V / 1.9V / 2.5V
封装196-BGA, 12×12mm
寄存器映射与AD9689基本一致

引脚与封装兼容性

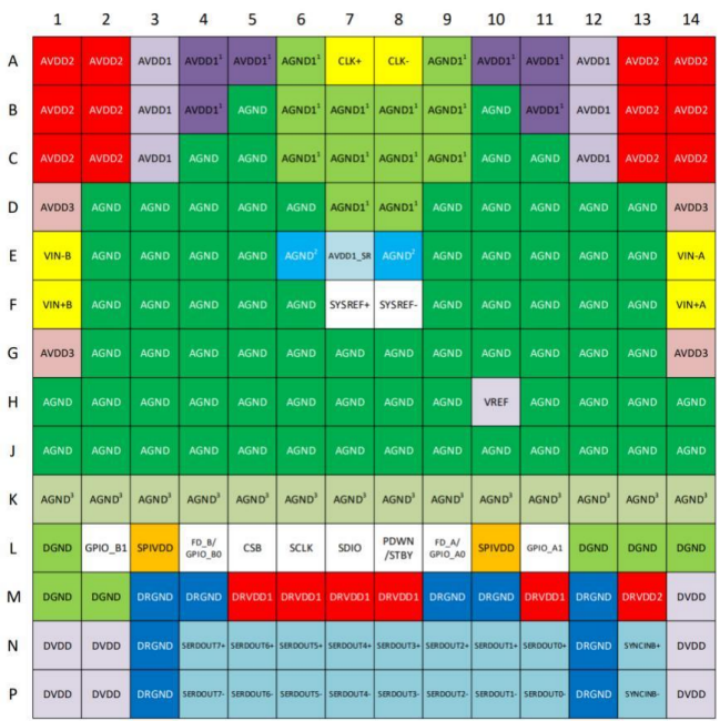

CYD9689B采用196引脚BGA封装,尺寸12mm×12mm,球距0.8mm。引脚分配与AD9689完全相同。用户在现有AD9689的PCB上无需改动硬件即可直接替换。典型电源域包括AVDD1(0.975V)、AVDD2(1.9V)、AVDD3(2.5V)、DVDD(0.975V)、DRVDD1(0.975V)、DRVDD2(1.9V)及SPIVDD(1.9V),与AD9689要求一致。



数字接口与JESD204B

CYD9689B支持JESD204B子类1,可配置为1、2、4、8条串行通道,单通道速率范围1.6875Gbps至16Gbps。内部链路层参数(L、M、F、K等)可通过SPI编程设定,与AD9689的配置方式相同。多器件同步通过SYSREF±和SYNCINB±引脚实现,支持确定性延迟。在启用或禁用DDC的各种模式下,其输出数据格式与虚拟转换器映射也与AD9689保持一致。

数字下变频及滤波特性

CYD9689B内部集成四个DDC,每个包含48位NCO、多个半带滤波器(HB1~HB4)、TB1、TB2、FB2等抽取滤波器。NCO支持可编程模数模式和相干模式,可用于可变IF、零IF或fs/4 IF模式。抽取率可分别配置为1、2、3、4、5、6、8、10、12、15、16、20、24、30、40、48等,与AD9689的DDC配置完全相同。可编程FIR滤波器支持48抽头、96抽头、级联24抽头等多种模式,系数为Q1.15格式。

快速检测与信号监控

CYD9689B内置快速阈值检测电路,可监控输入信号幅度并输出FD_A、FD_B引脚信号。上、下阈值及驻留时间均可编程,检测延迟为72个时钟周期。信号监控模块可测量一段时间内输入信号的峰值幅度,结果可通过SPI读取或通过JESD204B控制位输出。这些功能的使用方式和寄存器地址与AD9689一致。

时钟输入与分频

CYD9689B采用差分时钟输入(CLK+, CLK-),支持LVPECL/LVDS电平,内置时钟分频器可配置1、2、4分频。同时提供时钟占空比稳定器(DCS1、DCS2)及精细延迟/超精细延迟调整(步长0.25ps)。这些特性与AD9689基本相同。

替换注意事项

虽然CYD9689B在引脚、寄存器、功能上与AD9689高度兼容,但需注意以下几点:

若系统对SFDR和SNR有极致要求(例如要求SFDR>70dBFS),则应评估CYD9689B的性能是否满足链路预算。其55dBFS的SFDR适用于大多数工业级、通信基站及雷达中频采样场景,但不适合极高性能的测量或高端仪器。

模拟输入带宽6GHz vs 9GHz:对于直接采样超过6GHz的信号,AD9689更合适。若输入频率低于6GHz,两者无明显差异。

孔径抖动72fs vs 55fs:在极高输入频率(>3GHz)下,抖动对SNR的影响可参见数据手册公式,用户需根据实际输入频率计算。

除上述差异外,CYD9689B可完全替换AD9689,SPI控制代码无需修改,PCB设计无需改版。
